補足等

EdisonのBreakout Boardは持っていないのでよく分かりませんが、アナログ入力ができるのはArduinoボードだけらしいです。
まあそりゃEdison自体にADCの機能がないのだからBreakout Boardにもないか。
ちなみにArduinoボードにはADS7951というADCを搭載しているみたいです。


一応、MCP3002にSPIで通信して電圧値を取得するプログラムを作ってはみました。
ここからダウンロードできます。
まあとりあえず試してみると言う事で作ってみただけなので実用性はないです。
ライブラリにしておいた方が便利かもしれません。
ついでにPythonでも作成してみました。
ここからダウンロードできます。



完全に余談ですけど、I2CやSPIのプログラムを作っているとバイナリデータからint、floatへの変換をする必要があると思います

たとえばC++で記述すると、


int x = (x_h << 8) | x_l;


のように記述できると思います。


これをPythonで記述すると、


b = chr(x_h) + chr(x_l)
x = struct.unpack('h', b)[0]



これで一応同じ動作にはなります。










にほんブログ村のロボットのカテゴリから
全然人が来ない・・・

思考中

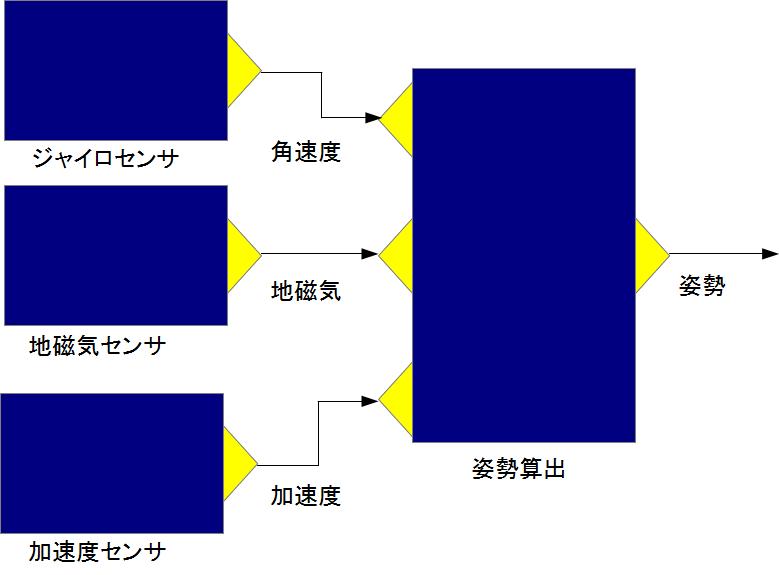

ひょっとしたらジャイロセンサ、地磁気センサ、加速度センサとの通信処理、姿勢の算出を別のRTCに分離した方が良かったかもしれません。それで姿勢をOutPortから出力するようにしておいた方が再利用性があったかもしれません。
